一、客戶資料及設備工況分析


　　1.客戶提供資料如下：


　　（1）此方案之設備用于40T循環流化床燃煤鍋爐煙氣除塵；


　　（2）風量：100000m³/h；


　　（3）排放溫度：160℃；


　　（4）含塵濃度：30000mg/m³。


　　2.工況分析


　　根據一般循環流化床燃煤鍋爐數據及客戶提供的數據，除塵設備工況分析如下：


　　（1）處理煙氣流量：100000-110000m3/h。


　　（2）煙氣入口溫度 ：130-170℃，循環流化床鍋爐一般溫度比較穩定。


　　（3）煙氣的組成：此煙氣為燃煤鍋爐尾氣，有一定水分、SO2等， SO2等腐蝕酸性氣體易結露形成的酸對除塵設備損害很大，需做防腐、保溫。


　　（4）粉塵濃度：煙氣含塵濃度為30000mg/m3，相對較高，在布袋除塵器前配備一臺旋風除塵器，一方面除掉部分大顆粒粉塵，一方面可以防止可能出現的火星，切實做到延長布袋使用壽命。


　　二、布袋除塵器各系統配置要求


　　杭州善誠環境項目，本次40t/h鍋爐除塵器為低壓脈沖長布袋除塵器。除塵器改造確保煙氣進氣方式合理并且均勻地流過布袋，保證除塵器各室煙氣均勻。當鍋爐空預器出口煙溫出現超過所選用的布袋濾料允許使用溫度時的保護措施。在鍋爐運行中發生水冷壁、過熱器、省煤器等爆管導致煙氣中水分增加時的保護措施。在鍋爐投油啟動時的保護措施。防止濾料發生氧化腐蝕的技術措施。防止濾料發生酸腐蝕的技術措施。


　　(1) 除塵器采用布袋除塵器，煙塵排放濃度＜80mg/Nm3，本體阻力＜1500Pa，除塵器整體溫降<10℃。并能在業主提供的條件下長期、安全高效運行。


　　(2) 濾袋：


　　濾料的選擇考慮耐溫、耐油拒水、耐酸堿、耐氧化、粉塵顆粒大小、氣布比、粉塵磨損性、清灰方式、抗水解性、安裝方式等因素。長期穩定使用的情況下濾袋保證使用壽命＞4年。


　　制作濾袋的濾料克重≥550g/m2，厚度≥2mm，采用PPS+PTFE，PTFE覆膜，濾袋剪裁合理，盡量減少拼縫。


　　濾袋處理工藝采用外細內粗纖維分層針紡工藝，采用防油防水、燒毛、壓光后處理方式。濾袋底部采用三層包邊縫制，無毛邊裸露，底部采用加強環布。拼接處，重疊搭接寬度不小于10mm，提高袋底強度和抗沖刷能力。濾袋材料具備耐油拒水、耐酸耐堿、防腐蝕功能，可靠長期連續運行允許煙氣溫度160℃。


　　(3) 袋籠：


　　袋籠框架制造按JB/T5917標準執行。袋籠采用低碳鋼材質，表面用有機硅處理的碳鋼制作。


　　袋籠可采用多節結構。接口在長期處于200℃環境中不會失去彈性。袋籠的表面經過有機硅噴涂烘烤防腐蝕處理，且表面光滑無毛刺。袋籠使用壽命保證期為80000h。


　　袋籠的制作和焊接符合相應行業標準。袋籠骨架的加強筋焊接應牢固，焊點焊接時須一次成型，應牢固、平滑，不得有裂痕、凹坑和毛刺，不允許有脫焊和漏焊，特別是立筋與骨架端蓋要全部焊接，籠架筋距≤35mm，環距≤200mm，筋環直徑不小于3.4mm，保證在高溫下袋籠骨架不變形、不彎曲，材質采用20號冷拔鋼。無需專用工具，袋籠可以方便地拆卸和安裝。


　　袋籠上端口設計必須考慮噴吹氣流沖刷對濾袋口壽命的影響和防護，按自動流水線制作，圓環間隔不大于200mm，垂直度滿足規范要求，所有焊接點必須熔透牢固。


　　(4) 除塵器采用外濾式，能實現離線清灰、離線檢修，滿足運行狀況下允許單倉維修及更換濾袋。除塵器本體壁厚不小于4mm，灰斗壁厚度不小于6mm，每只灰斗只設一個排灰口，每只灰斗設一個捅灰孔并便于操作。除塵器灰斗容積按貯存14小時灰量設計，每個灰斗設置料位計、檢修人孔、振打裝置等。灰斗斜側壁與水平方向的交角應不小于60°，不得存在死角，灰斗及排灰口的設計保證灰能自由流動并排出灰斗。


　　(5) 合理設計除塵器本體結構、進風方式、氣流分布和運行參數，確保阻力小，運行能耗低。


　　(6) 要求當鍋爐出口煙溫接近或超過濾袋允許使用溫度時有相應保護措施。


　　(7) 除塵器按下列荷載的最不利組合進行強度設計：


　　工作壓力：按負壓設計，按最大正壓校核。


　　除塵器重量：自重、附屬設備重量、灰重等取最大值。


　　(8) 除塵器的清灰功能定時控制，并以先期滿足條件的控制方式啟動清灰程序。在檢修、檢查狀態下，清灰功能也能通過手動控制的方式分別在就地和遠端進行。


　　(9) 除塵器露天布置，要有防雨、防風、防凍功能。本體結構采用全鋼結構形式，彩鋼板外護，按Ⅷ度地震烈度設防。雙層密封外頂，防止低溫結露腐蝕。


　　(10) 除塵器頂部設置檢修用起吊設備。滿足除塵器頂部最大部件吊裝要求。吊裝設備具備防風、防雨、防凍考慮。


　　(11)承包方充分考慮鍋爐啟動和低負荷時投油，為保護布袋，設置預噴涂系統，保證除塵器的安全運行，預噴涂系統由投標人設計并供貨、施工。


　　(12) 除塵器密封、堅固程度、連接件的尺寸配合公差等達到國家有關標準。設備本體漏風率≤2%。


　　(13) 除塵器內部設置檢修走道，設置檢修人孔門。除塵器本體通道、平臺及頂部設有足夠的照明設施（控制電源引入控制室），滿足工業企業照明設計標準的要求。


　　(14) 除塵器采用反噴吹方式清灰，氣源由布袋除塵器配置的空氣壓縮機提供。


　　(15) 脈沖閥有效工作次數≥150萬次，使用壽命≥5年。


　　(16) 花板壁厚度不小于6mm。盡量分箱體花板整體切割和整體吊裝，花板平整、光潔無毛刺，無變形、撓曲、凹凸不平整等缺陷。濾袋與花板的配合合理，濾袋安裝后，必須嚴密、牢固不掉袋，拆裝方便。花板平面度偏差小于1/1000，各花板孔中心與加工基準線的偏差不大于0.5mm,且相鄰花板孔中心位置偏差小于0.25mm。花板孔徑偏差為0mm～+0.2mm，花板厚度不小于6mm，花板孔與孔的間距不小于80mm，花板孔與除塵器壁間距不小于250mm。


　　(17) 凈氣室高度的設計滿足可以將濾袋、袋籠方便的取出和裝入，便于隨時進行檢修維護。在凈氣室的相應位置設置檢修門，檢修門方便人員進出。


　　(18) 灰斗部分


　　（1）布袋除塵器下端設置灰斗，及配套設施，以滿足干灰排放的要求。每個干灰斗容積可存儲14小時的灰量。


　　（2）每只灰斗加設一個密封性能好的捅灰孔并便于操作。


　　（3）對灰斗高料位計進行檢測及校準。


　　(19) 保溫


　　除塵器外部整體敷設硅酸針刺棉保溫，防止低溫結露腐蝕，厚度不小于100mm。外用彩鋼瓦，厚度不小于0.6mm，顏色按業主要求選擇。


　　(20) 平臺與扶梯


　　除塵器走梯延伸至地面，所有操作平臺與檢修平臺必須方便操作(不許使用垂直爬梯)。除塵器有足夠和安全的檢修維護通道，人孔門、觀察孔、通風裝置等符合相關的安全和技術規程，以便運行、維護及檢修時使用。所有平臺欄桿和護欄符合國家相關標準。扶手、欄桿滿足安全要求不低于1.2米并設踢腳板，平臺寬度不小于0.8m。


　　(22) 防腐


　　鋼結構先涂防銹底漆，采用耐風化、防腐蝕、高光度的優質油漆(二底二面)，最后一道面漆在現場施工完后再刷，漆顏色由業主確定。本工程所使用的所有鋼質材料、部件、焊縫均須進行防腐處理。打磨除渣、除銹經業主確認后涂漆。

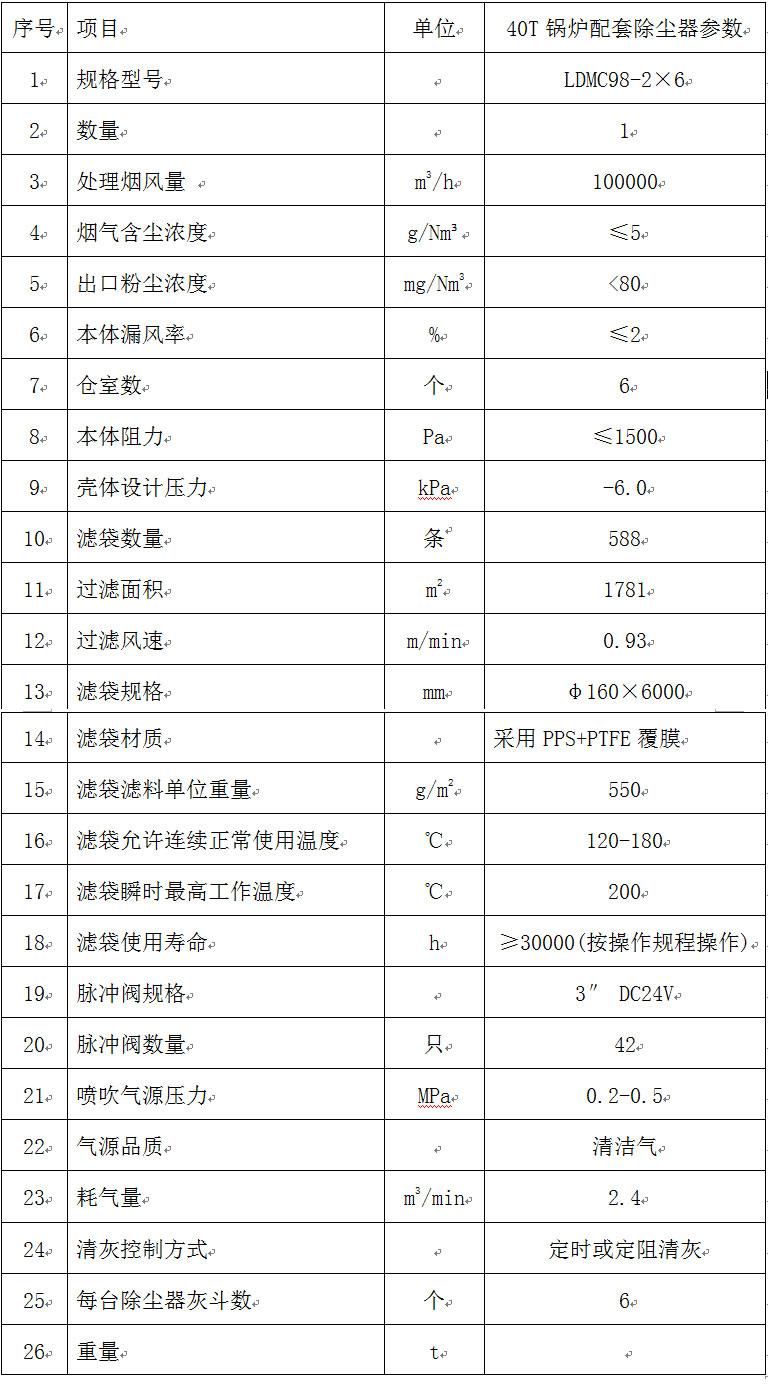

　　三、布袋除塵器技術參數
