打磨車間除塵系統設計需要綜合考慮行業標準、粉塵特性、設備選型、系統布局、維護管理及成本效益等多方面因素。以下為完整的除塵系統方案：

一、設計規范與行業標準

打磨車間除塵系統需符合《大氣污染物綜合排放標準》(GB 16297)和《粉塵爆炸危險場所用除塵系統安全技術規范》(AQ 4273)等國家標準，確保粉塵排放濃度≤10mg/m3。系統核心要求包括：

1、?集塵罩?：采用1.5mm厚304不銹鋼材質，雙側或頂部傘形設計，覆蓋率≥95%，風速控制在0.5-1.5m/s；

2、風管系統?：鍍鋅鋼板(厚度≥1.2mm)，主風管風速12-18m/s，支管風速8-12m/s，設置清灰口和檢修門；

?3、除塵主機?：脈沖濾筒除塵器，過濾效率≥99.9%，濾材選用阻燃防靜電覆膜聚酯纖維；

4、風機?：離心式后傾風機，風量≥8000m3/h，全壓≥2500Pa，變頻調速，噪聲≤85dB(A)。

二、粉塵特性與設備選型對比

不同粉塵類型需匹配相應的除塵設備：

1、干式除塵工作臺

（1）處理效率：99%；

（2）適用粉塵特性：非易燃、中高濃度；

（3）?維護成本：低(定期更換濾筒)；

（4）?典型應用場景：小型金屬打磨工位。

2、濕式防爆打磨臺

（1）處理效率：95%左右；

（2）適用粉塵特性：易燃、高濕度粉塵；

（3）?維護成本：中(需水循環處理)；

（4）?典型應用場景：鋁鎂合金打磨。

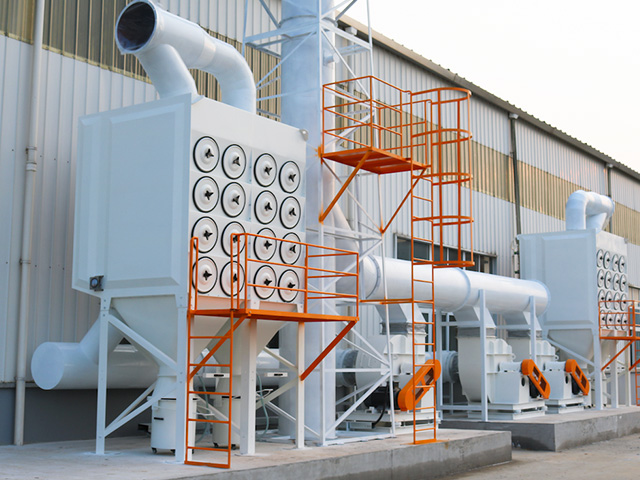

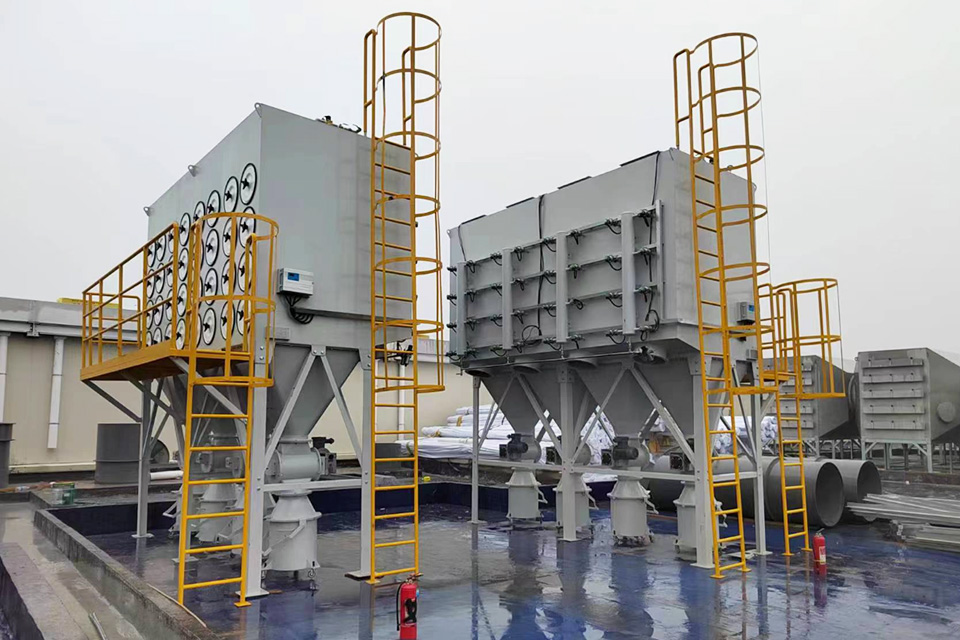

3、脈沖濾筒除塵器

（1）處理效率：99.9%；

（2）適用粉塵特性：超細顆粒(≥0.3微米)；

（3）?維護成本：中(覆膜濾筒壽命長)；

（4）?典型應用場景：精密金屬拋光。

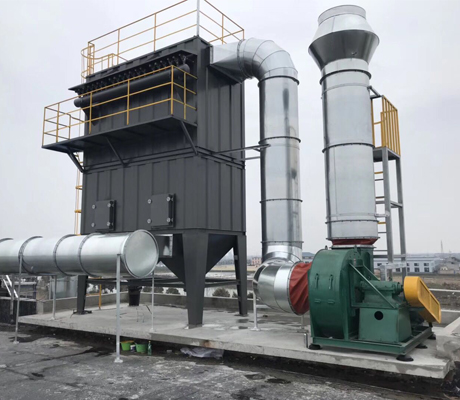

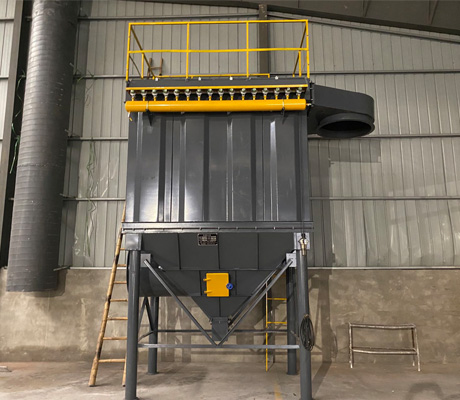

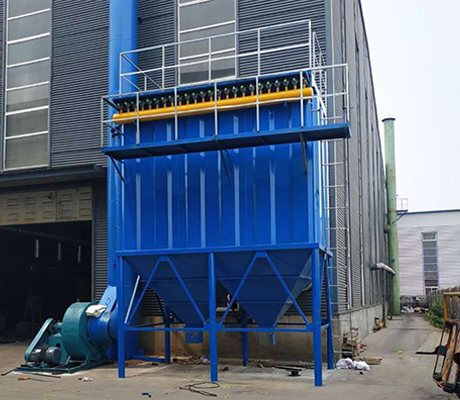

4、脈沖布袋除塵器

（1）處理效率：99%以上；

（2）適用粉塵特性：大顆粒、高風量；

（3）?維護成本：高(布袋更換頻繁)；

（4）?典型應用場景：大型鑄造車間。

5、移動式除塵器

（1）處理效率：99%；

（2）適用粉塵特性：小規模、分散點位；

（3）?維護成本：低(易清理)；

（4）?典型應用場景：臨時性打磨作業。

?金屬粉塵?需選用耐磨損、防靜電設備，而?木粉塵?需注重防潮和防爆設計。金屬粉塵硬度高易磨損設備，需采用不銹鋼材質；木材粉塵易燃，需配備火花探測和噴淋滅火系統。

三、系統設計與風量計算

1、風量計算原則

（1）經驗公式：砂輪機每分鐘約需100-200m3/h風量，鉆床需50-100m3/h；

（2）理論公式：V=Q/(C_max-C)，其中Q為粉塵產生速率(kg/s)，C為粉塵濃度(mg/m3)，C_max為允許排放濃度。

2、布局原則

?（1）0氣流組織?：形成穩定氣流，避免渦流和死角，主風管風速12-18m/s，支管8-12m/s；

?（2）空間利用?：FFU(風機過濾單元)按換氣次數法計算：數量=車間體積×換氣次數(50-60次/h)÷FFU額定風量；

?（3）關鍵區域加密?：生產線關鍵工藝區增加FFU分布密度，確保更高潔凈度。

四、高效除塵技術應用

?1、布袋除塵器?：過濾精度0.1微米，效率>99%，適合中小規模車間；

?2、濾筒除塵器?：過濾面積是布袋2-3倍，設備緊湊，適合空間受限場景；

??3、旋風除塵器?：結構簡單成本低，適合去除>5μm顆粒，常作預處理設備；

??4、濕式除塵器?：可處理粘性/油性粉塵，避免二次揚塵，但需處理廢水。

五、典型案例分析

?1、鋁制品廠改造案例?

（1）問題：原干式系統無鎖氣卸灰裝置，存在爆炸隱患；

（2）措施：新增鎖氣卸灰裝置+濕式除塵器+防爆電機；

（3）效果：粉塵濃度從85mg/m3降至<5mg/m3，年減少故障損失50萬元。

2、汽配廠小型車間案例?

（1）方案：3臺華信環保-3000型設備(三級濾芯系統)；

（2）效果：PM2.5從28mg/m3降至3.5mg/m3，年節省濾芯費用7.2萬元，6個月回本。

?3、金屬制品廠聯用系統?

（1）配置：負壓集塵罩+布袋除塵器+電除塵器+廢水處理；

（2）成效：排放濃度<10mg/m3，年回收鐵粉塵15噸，節約18萬元。

六、維護管理與安全規范

1、日常維護要點

?（1）每日檢查?：濾袋破損、漏風點(漏風率<2%)、灰斗積灰(存量≥80%報警)；

??（2）每周檢測?：各倉室壓差(偏差<15%)、風機振動情況；

??（3）每月維護?：檢查噴吹管對準度(誤差<5mm)、濾袋清灰效果。

2、安全隱患排查

??（1）防爆措施?：設備整體防爆等級Ex tD A21 IP65，靜電接地電阻<4Ω；

??（2）應急系統?：火花探測響應時間<0.1s，泄爆片爆破壓力≤0.1MPa；

??（3）智能監控?：溫度>80℃或壓差>1500Pa時自動停機。

七、成本優化與政策支持

1、小型車間成本控制

?（1）設備選型?：緊湊型濾筒除塵器(占地1.5㎡)，日均電費節省40%；

??（2）智能運維?：物聯網遠程監控降低60%運維成本；

??（3）濾材選擇?：PTFE覆膜濾袋壽命達行業平均值2.3倍。

2、政策補貼

?（1）2025年中央大氣污染防治資金支持≥200萬元的項目，水泥行業高效除塵改造最高可獲30%補貼；

?（2）地方專項補貼最高3萬元(憑環保驗收報告申請)。

八、供應商選擇重點

1、設備防爆認證(如ATEX、IECEx)；

2、成功案例(特別是同行業應用)；

3、售后服務響應時間及備件供應能力。
